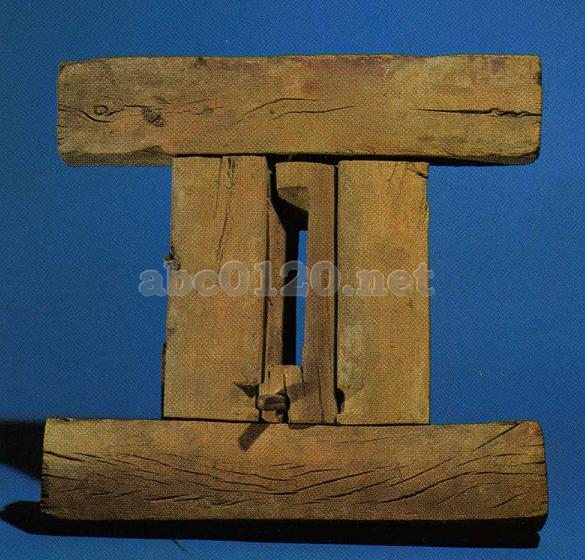

木製轉射　2008年01月08日（火）更新

紀元前206〜後220年
木
長40.5cm 幅41.5cm
1974年額済納旗破城子漢代烽燧遺址出土
甘粛省博物館蔵
　木の枠の上下の二つの横木には，その中心にそれぞれ一つの円いほぞ穴があり，一方，木枠の中に円い軸木があり，その両端にほぞがあり，横木のほぞ穴にはめられている。その軸木に内側が大きく外側が小さい長方形の斜めの孔があり，その下に小さな把手がとりつけられて，左右120°も動かすことが出来る。これを堡塁の壁の上部にはめ込み、弓や弩を据えつけると外にむかって左右に発射できる。また斜の孔を通して敵の情況を観察するのにも使う。把手を最大限にまわせば斜の孔がふさがるようになっており、敵の射撃から身を守ることができる。出所：「シルクロード文物展」
